Штангенциркуль: види, характеристики та правильне використання вимірювального інструменту
Розмір деталі може відрізнятися від показу на дисплеї через перекіс губок, забруднення або надмірне зусилля. Саме тому штангенциркуль потребує правильної техніки вимірювання незалежно від типу відліку. Він зручний для багатьох виробничих перевірок, однак його можливості мають відповідати допуску та формі поверхні, яку контролюють.
Що таке штангенциркуль та для чого він потрібен
Інструмент складається зі штанги з нерухомою губкою та рухомої рамки. У поширених універсальних моделей великі губки призначені для зовнішніх розмірів, менші – для внутрішніх, а висувний стрижень дає змогу визначати глибину. Конкретний набір функцій залежить від виконання: спеціальні моделі можуть мати іншу форму вимірювальних поверхонь.
Ним перевіряють діаметри, товщини, пази та заглиблення. Губки повинні діставати до потрібної ділянки: вимірювання біля входу не описує форму отвору на всій довжині.
Основні види штангенциркулів
Ноніусний інструмент дає змогу визначати розмір за основною шкалою та збігом штрихів ноніуса. Він не потребує батареї, проте вимагає уважного зчитування без паралаксу. Циферблатна модель показує частину значення стрілкою, що полегшує візуальну оцінку відхилення, але її механізм потребує захисту від забруднень.
Електронний варіант відображає результат цифрами, а окремі виконання передають дані для реєстрації. Зручний дисплей зменшує ризик помилки зчитування, проте не виправляє перекіс або зношені губки. Наявність цифрового відліку сама по собі не означає вищої точності порівняно з іншими типами.
Основні характеристики штангенциркулів
Діапазон показує, які розміри може охопити інструмент, а довжина й форма губок визначають доступ до поверхні. Роздільна здатність цифрового відліку або ціна поділки шкали описує крок зчитування. Гранична допустима похибка характеризує інше: можливе відхилення показу за встановлених умов.
Наприклад, відображення сотих часток міліметра не є обіцянкою такої самої похибки. Паспортні значення перевіряють для потрібного діапазону й виду вимірювання. У цеху додатково враховують температуру деталі, чистоту поверхонь і стан інструменту після ударів чи тривалої роботи.

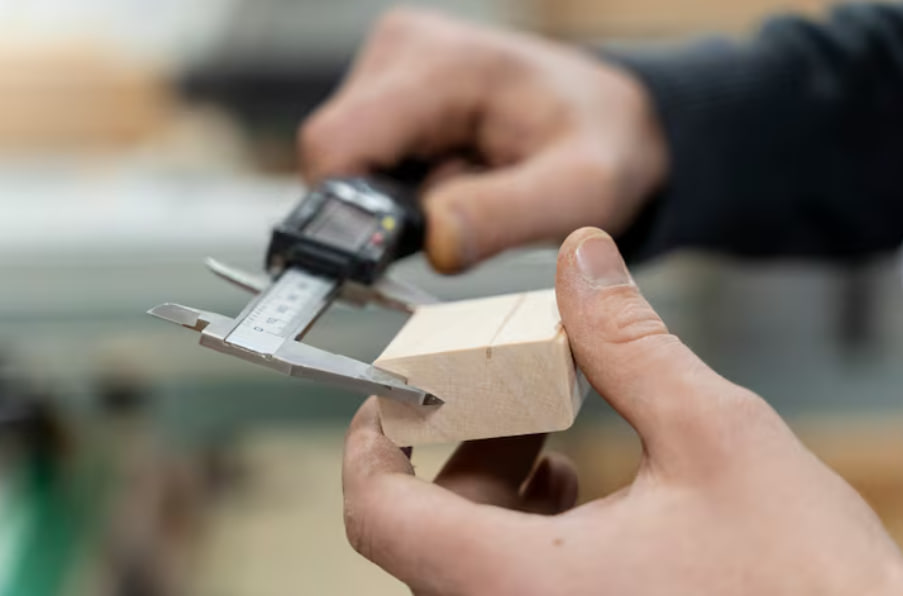

Як правильно користуватися штангенциркулем
Послідовність вимірювання має забезпечувати однаковий контакт під час кожної перевірки. Підготовка тут так само важлива, як зчитування числа:
- Вимірювальні поверхні й деталь очищають від стружки, мастильної плівки та забруднень, які спотворюють контакт.
- Перевіряють нульове положення й плавність переміщення рамки, оглядають губки на пошкодження.
- Деталі дають охолонути після обробки, якщо її температура відрізняється від умов контролю.
- Губки встановлюють без перекосу й зводять до легкого рівномірного контакту.
- Показ зчитують та повторюють перевірку в потрібних перерізах, якщо контролюється форма.
Сильне стискання не покращує вимірювання: воно може деформувати тонку деталь або змінити положення губок. Інструмент не використовують на рухомій заготовці. Налаштування нуля також не замінює перевірки за мірами в робочому діапазоні.
Як вибрати штангенциркуль для виробництва
Засіб контролю добирають до операції та вимог документації. Різні виробничі ситуації потребують різної організації вимірювань:
- Для перевірки заготовок потрібні достатній діапазон і зручні губки.
- Для пазів та заглиблених поверхонь потрібна відповідна геометрія доступу.
- Для контролю партії корисні швидкий відлік і зручний запис результатів.
- Вузькі допуски можуть потребувати мікрометра чи нутроміра.
- Система якості потребує простежуваного калібрування та плану перевірок.
Періодичність перевірок визначають за умовами використання. Після падіння або сумнівних показів інструмент перевіряють до повернення в роботу, а зберігають у захисному футлярі.
