Стабільний інтернет там, де звичайне підключення підводить

Зміст сторінки

Стабільний бездротовий зв'язок давно став критичною інфраструктурою для бізнесу, провайдерів, транспорту та приватних користувачів. Роутер, базова станція чи модем визначають, що саме передається мережею. А от наскільки далеко, швидко і стабільно дійде сигнал, значною мірою залежить від антени. Правильно підібрана антена може кратно збільшити дальність покриття, підняти швидкість передачі даних і зробити з'єднання надійним навіть там, де сигнал оператора ледь помітний.

У цій статті розповідаємо, які бувають антени, чим вони відрізняються і на що зважати під час вибору обладнання професійного рівня від Ubiquiti, Peplink та Cambium Networks.

Навіщо потрібна зовнішня антена

Більшість мережевих пристроїв мають вбудовані антени. Для типових умов цього достатньо, але в складніших сценаріях їхніх можливостей бракує. Зовнішня антена потрібна, коли:

сигнал мобільного оператора слабкий: заміські будинки, склади, виробничі майданчики, віддалені об'єкти;
треба з'єднати дві точки на відстані кількох сотень метрів або десятків кілометрів радіомостом;
провайдер будує мережу бездротового доступу (WISP) і має підключити багато абонентів до однієї базової станції;
зв'язок потрібен у русі: у транспорті, спецтехніці, мобільних пунктах управління, де важливі одночасно стільниковий зв'язок, Wi-Fi і GPS-позиціонування;
роутер стоїть у металевій шафі, підвалі чи технічному приміщенні, звідки сигнал погано проходить назовні.

У всіх цих випадках антена виводить радіочастину пристрою туди, де умови прийому та передачі найкращі, і фокусує енергію сигналу в потрібному напрямку.

Основні типи антен за діаграмою спрямованості

Ключова характеристика антени — її діаграма спрямованості, тобто те, як вона розподіляє енергію сигналу в просторі. Від цього залежить сфера застосування.

Всенаправлені антени

Всенаправлені (omni) антени випромінюють і приймають сигнал рівномірно на 360° у горизонтальній площині. Це найуніверсальніший варіант для ситуацій, коли джерело сигналу може бути з будь-якого боку або змінює положення відносно антени.

Типові сценарії:

мобільні об'єкти: автомобілі, автобуси, потяги, спецтехніка, де напрямок на базову станцію оператора постійно змінюється;
покриття Wi-Fi відкритих територій: дворів, парковок, майданчиків;
стаціонарні об'єкти в зоні впевненого покриття кількох базових станцій.

Сучасні всенаправлені антени часто комбіновані: в одному корпусі поєднано стільникові елементи для 5G/LTE, елементи Wi-Fi та приймач GPS/GNSS. Так спрощується монтаж і з'являється лише одна точка кріплення на даху транспорту чи будівлі.

Направлені антени

Направлені антени концентрують сигнал у вузькому промені. Завдяки цьому вони мають значно більший коефіцієнт підсилення і працюють на великих відстанях. Ціна цього — потреба в точному наведенні на кореспондентну точку.

Направлені антени використовують для:

радіомостів "точка-точка" між будівлями, об'єктами чи населеними пунктами;
підключення до віддаленої базової станції мобільного оператора, коли сигнал на місці дуже слабкий;
магістральних каналів провайдерських мереж.

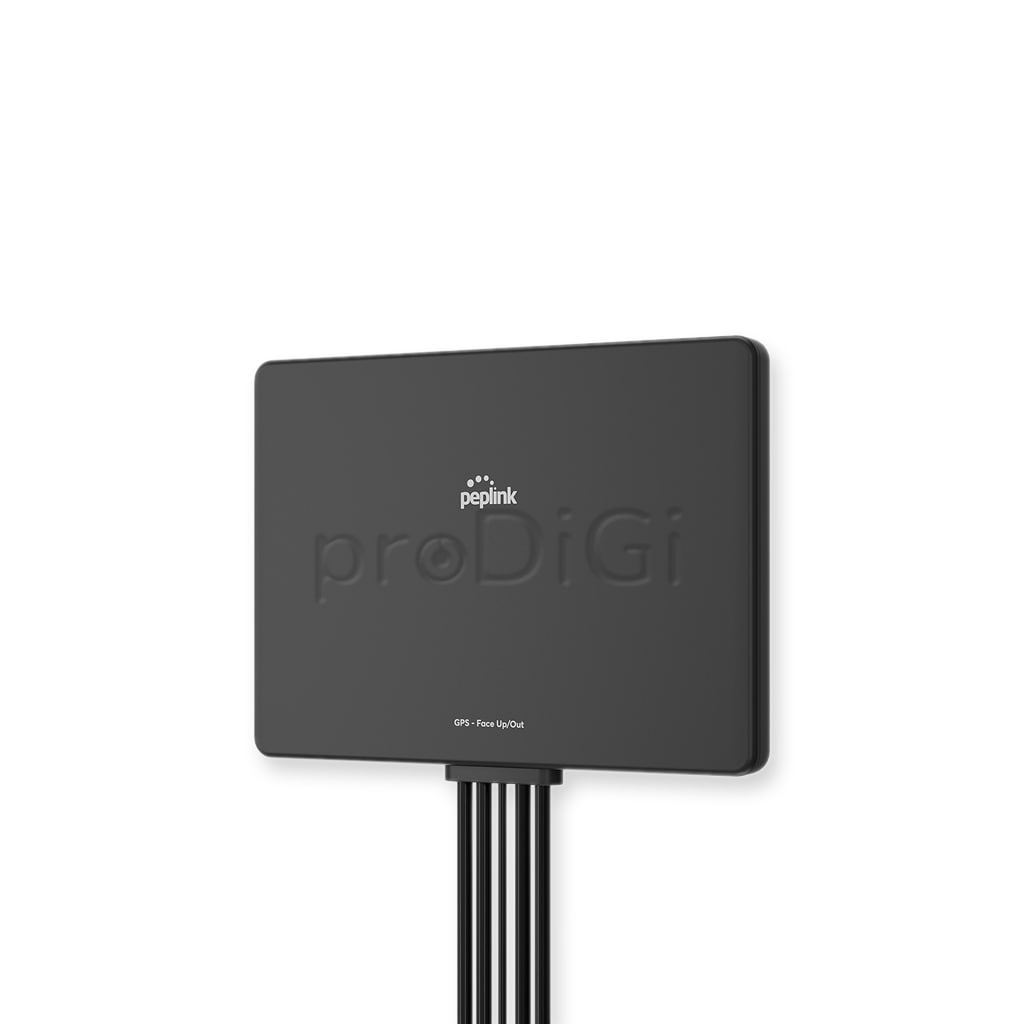

Панельні антени

Панельні антени займають проміжне місце між всенаправленими та вузьконаправленими. Кут охоплення в них ширший, ніж у параболічних рішень, але вони все одно спрямовані. Панелі компактні, легко кріпляться на стіну чи щоглу і добре підходять для підсилення стільникового сигналу в приміщенні або для Wi-Fi-покриття конкретної зони.

Секторні антени

Секторні антени — основа провайдерських мереж. Вони покривають сектор визначеної ширини, найчастіше 60°, 90° або 120°. Встановивши кілька таких антен на одній щоглі, можна отримати кругове покриття з високим підсиленням у кожному напрямку.

Секторні антени під'єднують до базових станцій, які обслуговують десятки абонентів у режимі "точка-багатоточка". Деякі моделі дозволяють змінювати кут охоплення. Це зручно, коли потрібно адаптувати покриття під реальну географію абонентів без заміни обладнання.

Адаптивні антени

Адаптивні (smart) антени вміють динамічно формувати діаграму спрямованості, посилюючи сигнал у бік конкретного абонента і пригнічуючи завади з інших напрямків. Такі рішення застосовують у мережах із високою щільністю абонентів і складною радіообстановкою.

Тип сигналу та діапазони частот

Друге, що треба визначити під час вибору, — з якими технологіями працюватиме антена.

Стільниковий зв'язок (5G/LTE). Антени для мобільних мереж підтримують широкий діапазон частот, зокрема Sub-6 GHz, у якому працюють сучасні мережі 5G і LTE. Широкосмугова антена залишається актуальною після зміни оператора чи технології, тож інвестиція окупається довше.

Wi-Fi (2.4 / 5 / 6 GHz). Діапазон 2.4 GHz забезпечує кращу проникність і дальність, але більш завантажений. 5 GHz дає вищі швидкості та менше завад. Діапазон 6 GHz відкриває нове покоління обладнання з широкими каналами і майже чистим ефіром, що особливо цінно для провайдерів.

Радіомости та WISP. Для провайдерських мереж і каналів "точка-точка" найчастіше використовують діапазони 5 GHz і 6 GHz. Антени цього класу розраховані на цілодобову роботу просто неба, мають посилений корпус і комплекти кріплення до щогли.

GPS/GNSS (близько 1.5 GHz). Приймач супутникової навігації в комбінованих антенах потрібен для моніторингу транспорту, логістики та синхронізації часу.

MIMO: чому кількість елементів має значення

Технологія MIMO (Multiple Input Multiple Output) дозволяє передавати кілька потоків даних одночасно через кілька антенних елементів. Що вища конфігурація, то більша пропускна здатність і стабільність з'єднання:

2x2 MIMO — базовий стандарт для більшості роутерів і абонентських пристроїв;
4x4 MIMO — удвічі більше потоків, помітний приріст швидкості, особливо в 5G та сучасних Wi-Fi-мережах;
8x8 MIMO — рішення для професійних мобільних роутерів із кількома модемами, коли потрібно одночасно під'єднати два 5G/LTE-модеми до однієї антени;
MU-MIMO (Multi-User MIMO) — технологія, за якої базова станція обслуговує кількох абонентів одночасно, а не по черзі. Для провайдерських секторних антен вона суттєво підвищує загальну ємність мережі.

Важливо, щоб конфігурація MIMO антени відповідала можливостям роутера чи базової станції. Антена 2x2 не розкриє потенціал модему 4x4, а зайві елементи не дадуть приросту, якщо пристрій їх не підтримує.

Коефіцієнт підсилення та кут охоплення

Коефіцієнт підсилення вимірюють у dBi. Він показує, наскільки антена концентрує енергію порівняно з ідеальним ізотропним випромінювачем. Тут діє просте правило: що вище підсилення, то вужчий промінь. Всенаправлені антени зазвичай мають помірне підсилення, секторні — 15–20 dBi, а направлені антени для радіомостів можуть мати ще більше.

Не завжди варто гнатися за максимальним підсиленням. Для мобільного об'єкта вузький промінь буде недоліком, а для радіомосту на 20 км — необхідністю. Правильний вибір завжди залежить від конкретного сценарію.

Тип конектора

Непомітна, але важлива деталь — роз'єм для під'єднання. Найпоширеніші варіанти:

SMA — компактний конектор, стандарт для стільникових антен і роутерів;
RP-SMA (Reverse Polarity SMA) — модифікація SMA з інвертованою полярністю, яка часто трапляється в Wi-Fi-обладнанні та провайдерських антенах;
N-type — масивніший роз'єм для зовнішнього обладнання й товстих кабелів.

SMA і RP-SMA зовні схожі, але несумісні між собою. Перед покупкою обов'язково перевірте, який роз'єм у вашого пристрою. Також врахуйте довжину та якість кабелю: на високих частотах кожен зайвий метр дешевого кабелю "з'їдає" частину підсилення антени.

Як обрати антену: короткий алгоритм

Визначте задачу. Що потрібно: підсилити мобільний інтернет, побудувати радіоміст, розгорнути провайдерську базову станцію чи забезпечити зв'язок у транспорті?
Оберіть тип діаграми. Для руху та невідомого напрямку підійде всенаправлена антена, для зв'язку на відстані — направлена, для обслуговування абонентів — секторна.
Перевірте частоти. Антена має підтримувати ті діапазони, в яких працює ваш оператор або обладнання.
Узгодьте MIMO. Кількість елементів антени має відповідати кількості радіотрактів пристрою.
Перевірте конектор і сумісність із роутером чи базовою станцією.
Врахуйте умови монтажу: захист від вологи та пилу, комплект кріплення, вітрове навантаження.

Чому варто обирати професійне обладнання

Антени від Ubiquiti, Peplink та Cambium Networks розроблені як частина цілісних екосистем. Вони протестовані на сумісність із роутерами та базовими станціями своїх виробників, мають задокументовані характеристики й розраховані на роки роботи просто неба. Для бізнесу це означає передбачуваний результат: заявлені дальність і швидкість підтверджуються на практиці, а обладнання не доводиться міняти після першої зими.
